厭氧三相分離器熱熔連接注意事項

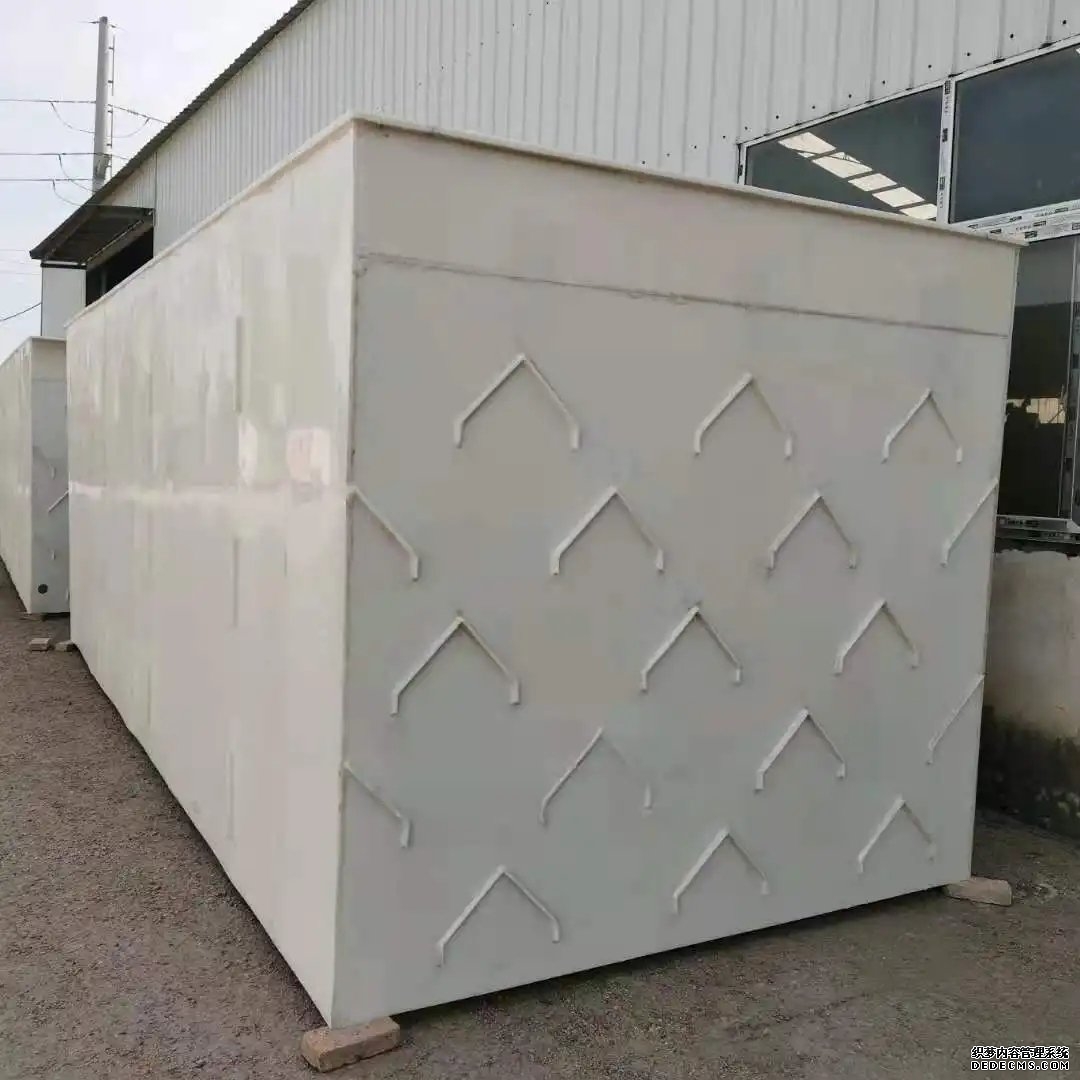

在厭氧處理系統中，三相分離器是核心部件之一，其功能是將反應器內的沼氣、污泥和廢水有效分離。熱熔連接作為一種常見的密封工藝，若操作不當可能導致泄漏或結構失效，直接影響系統運行效率。以下是使用熱熔連接時需重點關注的注意事項：







 一、材料選擇與預處理

1. 材質匹配性

    確保管材與管件為同一材質（如PP、PVC或HDPE），不同材質的熔融溫度差異會導致連接強度下降。

    ***先選用耐腐蝕、抗老化的工程塑料，避免長期接觸沼氣中的硫化氫等腐蝕性氣體導致材料劣化。



2. 表面清潔度

    連接前需徹底清除管材內外壁的油污、灰塵或氧化層，建議使用專用清潔劑擦拭，避免雜質降低熔接質量。

    對切割后的管口進行去毛刺處理，防止應力集中引發裂紋。



 二、設備與參數控制

1. 溫度與時間設定

    根據材料***性調整加熱板溫度（如PP材質通常為260±5℃），并通過紅外測溫儀實時校準。

    嚴格控制加熱時間（一般為35秒/mm壁厚），過長會導致材料降解，過短則熔融不充分。



2. 對接壓力與冷卻周期

    熔融階段加壓需均勻，壓力值參考標準（如DN100管道建議0.150.3MPa），確保兩端面緊密貼合。

    保壓冷卻時間不少于10分鐘，禁止強制降溫（如澆水），避免形成內應力裂紋。



 三、環境與操作規范

1. 施工環境要求

    環境溫度低于5℃時，需采取預熱措施（如碘鎢燈照射），防止低溫導致熔融速度不足。

    濕度控制在70%以下，高濕環境易在加熱板表面形成冷凝水，影響熔接質量。



2. 人員資質與流程管理

    操作人員需持有熱熔焊工認證，熟悉ASME B31.3或GB/T 28797等行業標準。

    執行“雙人復核”制度，重點檢查加熱板溫度、對接偏移量（應≤管材壁厚10%）等關鍵參數。



 四、質量檢測與維護

1. 無損檢測方法

    外觀檢查：翻邊均勻對稱，無氣孔或焦化痕跡，切削面平整度誤差＜0.5mm。

    超聲波探傷：對DN≥80的接頭抽檢20%，重點檢測熔合線區域是否存在未熔透缺陷。



2. 壓力測試與運維

    完成焊接后進行1.5倍工作壓力的水壓試驗（保持30分鐘無滲漏）。

    建立定期巡檢檔案，每季度測量接頭變形量，當橢圓度超過5%時需更換管段。



 五、常見問題解決方案

 問題類型  成因分析  改進措施



 接口虛焊  加熱不足或壓力不夠  延長加熱時間至46秒/mm，提高液壓缸輸出壓力10%15%

 偏心超標  夾具安裝偏差  采用激光定位輔助裝置，裝配后用百分表校正同軸度

 后期開裂  殘余應力集中  增加退火工序（80℃保溫2小時緩冷）釋放應力



 總結

熱熔連接的質量直接關系到厭氧三相分離器的氣密性和使用壽命。通過嚴格執行材料篩選、參數控制、過程監管和后期檢測的全流程管理，可將泄漏風險降低90%以上。建議結合具體工程案例建立標準化作業指導書（SOP），并定期開展技術復盤，持續***化施工工藝。
